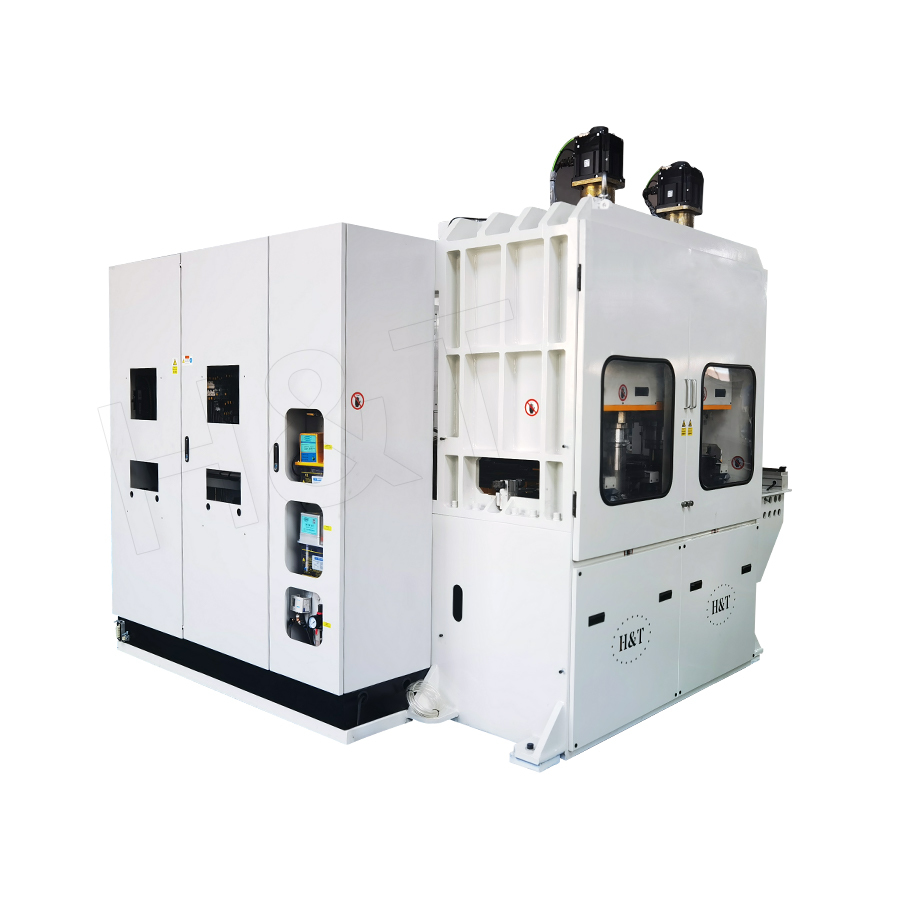

Multi-station kontinuerlig dies tubbockningsmaskin är en CNC-driven rörbearbetningsteknik där ett metallrör passerar genom två eller flera oberoende bockningsstationer i en enda matningscykel, där varje station är utrustad med sin egen bockningsdyna, tryckvals eller tryckplatta. Till skillnad från konventionell enstationsböjning – där operatören måste flytta om och klämma fast röret mellan varje krök – tillåter den kontinuerliga stansen att flera böjar i olika vinklar och plan kan utföras i en oavbruten passage genom maskinen.
Resultatet är en dramatisk minskning av cykeltiden, ackumulering av klämfel och operatörsingripanden. En 6-böjd fordonsrörenhet som kräver 6 separata inställningar och 5 återklämningsoperationer på en konventionell enstationsbockare kan kompletteras i en enkel automatiserad utfodringscykel på en kontinuerlig stansmaskin med flera stationer – vilket minskar den totala bearbetningstiden med 50–75 % samtidigt som den dimensionella repeterbarheten förbättras över alla böjningspositioner.
Arbetsprincip: Hur flera stationer samarbetar
Driften av en Multistations kontinuerliga stansar Tube Bending Machine följer en koordinerad sekvens över alla stationer, styrd av ett centralt CNC-system:
- Automatisk matning och fastspänning: Röret laddas i maskinens automatiska matningsanordning. Fasta styrhjul och justerbara tryckplattor greppar och centrerar röret innan det går in i den första bockningsstationen, vilket säkerställer exakt inriktning och eliminerar positionsvariation vid startpunkten.
- Station 1 böjning: När röret avancerar till den första programmerade böjningspositionen, aktiverar CNC-systemet Station 1:s böjdyna och tryckvals. Formen roterar till målvinkeln – kontrollerad av en servomotor – medan tryckrullen bibehåller kontaktkraften för att förhindra att rörväggen kollapsar.
- Kontinuerlig matning till efterföljande stationer: Utan att släppa slangen för matningsanordningen den till Station 2 (och ytterligare stationer, om utrustad). Varje station utför sin programmerade böjningsvinkel, radie och planorientering oberoende och i sekvens, allt inom samma oavbrutna matningscykel.
- Dubbelskiktsformning (valfritt): På avancerade konfigurationer tillåter en dubbelskiktsdyna två böjar att formas samtidigt vid en enda station - en på det övre lagret och en på det nedre lagret - vilket ytterligare komprimerar antalet matningssteg som krävs för komplexa geometrier.
- Automatisk avlastning: Efter att slutstationen har avslutat sin böjning, töms den färdiga rörenheten automatiskt ur maskinen. Nästa rör kan börja matas omedelbart, vilket bibehåller kontinuerlig produktionsgenomströmning.
Viktiga fördelar jämfört med enkelstationsböjning
| Prestandafaktor | Multi-station Continuous Dies | Konventionell enkelstation |
|---|---|---|
| Cykeltid (6-böjsrör) | Enkel matningscykel | 6 separata operationer |
| Återklämningsoperationer | 0 | 5 (för 6-böjsdel) |
| Ansamling av dimensionsfel | Minimal | Föreningar med varje återklämma |
| Operatörsarbete per del | Låg (endast övervakning) | Hög (omplacering av varje böj) |
| Genomströmning (delar/skift) | 3–5× högre | Baslinje |
| Ytmärkningsrisk | Låg (ingen upprepad fastspänning) | Högre (flera klämavtryck) |
CNC- och servodrivteknik
Precisionen och repeterbarheten av multistations kontinuerlig böjning beror helt på kvaliteten på CNC- och servodrivsystemet som koordinerar alla stationer samtidigt:
- Oberoende servodrifter per station: Varje böjdyna drivs av sin egen servomotor med kodaråterkoppling, vilket gör att enskilda stationer kan arbeta med olika vridmoment och hastigheter medan CNC-systemet synkroniserar deras timing inom matningscykeln. Böjvinkel repeterbarhet av ±0,1°–±0,2° kan uppnås på alla stationer samtidigt.
- Matningsaxelsynkronisering: Slangmatningsvagnen är servostyrd och synkroniserad med alla böjstationsaxlar via den centrala CNC-styrenheten, vilket säkerställer att slangen anländer till varje stations mittlinje med positionsnoggrannhet på ±0,3 mm .
- Automatisk återfjädringskompensation: CNC-systemet lagrar materialspecifika återfjädringskoefficienter för varje station oberoende av varandra, vilket förklarar det faktum att återfjädringsbeteendet vid Station 3 kan skilja sig från Station 1 på grund av ackumulerad rördeformation uppströms.
- Programlagring och återkallning: Komplexa program med flera böjningar kan lagras och återkallas direkt. Byte mellan artikelnummer görs i under 10–15 minuter via parameteringång, utan mekanisk omställning av alla stationer.
Material och rörspecifikationer
Multistations kontinuerliga matrismaskiner är konstruerade för att hantera ett brett utbud av metalliska rörmaterial, med verktygs- och processparametrar anpassade till varje materials formningsegenskaper:
- Rostfritt stål (304, 316L): Hög arbetshärdningshastighet kräver noggrann återfjädringskompensation vid varje station. Verktygsytor är polerade eller PVD-belagda för att förhindra att rörets yttre yta kläms vid multistations fastspänning.
- Koppar och kopparlegeringar: Utmärkt duktilitet möjliggör snäva böjsekvenser med flera radier. Används flitigt för kyl- och HVAC-slingor som kräver flera returböjar i ett kompakt utrymme.
- Aluminiumlegeringar (6061, 6063): Glödgat tillstånd föredraget för flerböjningssekvenser för att undvika sprickbildning mellan stationer. Artificiell åldring efter böjning kan återställa T6-mekaniska egenskaper.
- Kolstål och HSLA-stål: Standard för fordons- och industriapplikationer. Högre formningskrafter kräver tyngre stationsramar och större servodrivningar.
Typiska maskinkapacitetsintervall: rör-OD från Ø6 mm till Ø76 mm , väggtjocklekar från 0,5 mm till 6 mm, med 2 till 12 bockningsstationer beroende på maskinkonfiguration och detaljens komplexitet.
Industriapplikationer
Broms-, bränsle- och kylsystem för fordon
Multiböjda fordonsrörenheter – bromsledningar, bränsleskenor, transmissionskylkretsar och luftkonditioneringskylmedelsledningar – är idealiska applikationer för kontinuerlig böjning av formar med flera stationer. En typisk bromsledningsmontering kräver 8–14 böjar i flera plan; att slutföra dessa i ett enda maskinpass eliminerar felstaplingen som uppstår vid ompositionering av röret 13 separata gånger på en enstationsmaskin.
Flyg- och flyghydrauliklinjer
Flygplans hydraul- och bränsleledningar dras genom trånga utrymmen med komplexa 3D-banor som kräver exakt böjning med flera radier. Flerstationsmaskiner med CNC-programmerbara böjplan möjliggör produktion av dessa intrikata geometrier med den dimensionella spårbarheten som krävs av AS9100-certifieringen – varje böjs faktiska parametrar loggas automatiskt mot artikelns serienummer.
Olje- och gasledningskomponenter
Instrumentrör, hydrauliska styrledningar och processrörledningsenheter i olje- och gasanläggningar kräver komplexa geometrier med flera böjningar dragna runt strukturella hinder. Den skrynkelfria böjkvaliteten som uppnås genom den kontinuerliga fastspänningsmetoden – utan mellanliggande frigöring av rörspänningen – är avgörande för högtrycksdriftens integritet.
Möbler och dekorativa metallarbeten
Stolsramar, bordsbottnar, displayställ och arkitektoniska räcken som kräver flera böjar i en enda rörkomponent produceras effektivt på maskiner med flera stationer. Frånvaron av återklämningsmärken på rörytan är särskilt viktig för dekorativa applikationer där ytfinishens kvalitet är synlig.
Vanliga frågor om multistations kontinuerlig böjningsmaskin
Hur många bockningsstationer används vanligtvis och vad bestämmer detta antal?
De flesta produktionsmaskiner är konfigurerade med 2–8 stationer , även om specialiserade maskiner för delar med hög komplexitet kan ha 12 eller fler. Antalet stationer bestäms av det maximala antalet böjar i en enda del, den minsta raktangentlängden mellan på varandra följande böjar (som bestämmer stationsavståndet) och det tillgängliga maskinfotavtrycket. För delar där på varandra följande böjar ligger mycket nära varandra, kan dubbelskiktsteknik vid en enda station ersätta att lägga till en fysisk station.
Kan olika böjradier uppnås vid olika stationer?
Ja. Varje station är utrustad med sin egen oberoende böjdyna, så varje station kan ha olika böjradie. Detta tillåter en enda maskinpassage för att producera delar med flera olika radier – till exempel en U-böj med snäv radie vid Station 1 (R/D = 1,5) och en mjukare svepböj vid Station 3 (R/D = 4,0) – utan någon verktygsbyte eller rörompositionering.
Vilket är det minsta raktangentavstånd som krävs mellan två på varandra följande kurvor?
Den minsta raka tangenten mellan krökar som bearbetas vid angränsande stationer bestäms av det fysiska spelet som krävs mellan nedströmsstationens dynsats och uppströmsstationens bockningsarm i full utsträckning. För de flesta konfigurationer är detta minimum ungefär 1,5–2× rörets OD . För delar med kortare böjningsavstånd krävs dubbla skiktdynor eller specialdesignade överlappande stationskonfigurationer.
Hur hanteras verktygsbyten på alla stationer samtidigt?
Snabbväxlingsverktygssystem – där alla formkomponenter är monterade på standardiserade hållare med indexerade låsmekanismer – gör det möjligt för en erfaren installationstekniker att byta verktyg på alla stationer i 30–90 minuter beroende på antalet stationer och komplexiteten i den nya delens geometri. CNC-receptåterställning ställer in alla programmerade böjparametrar automatiskt efter verktygsbyte, vilket minimerar provböjningsskrot under installationen.
