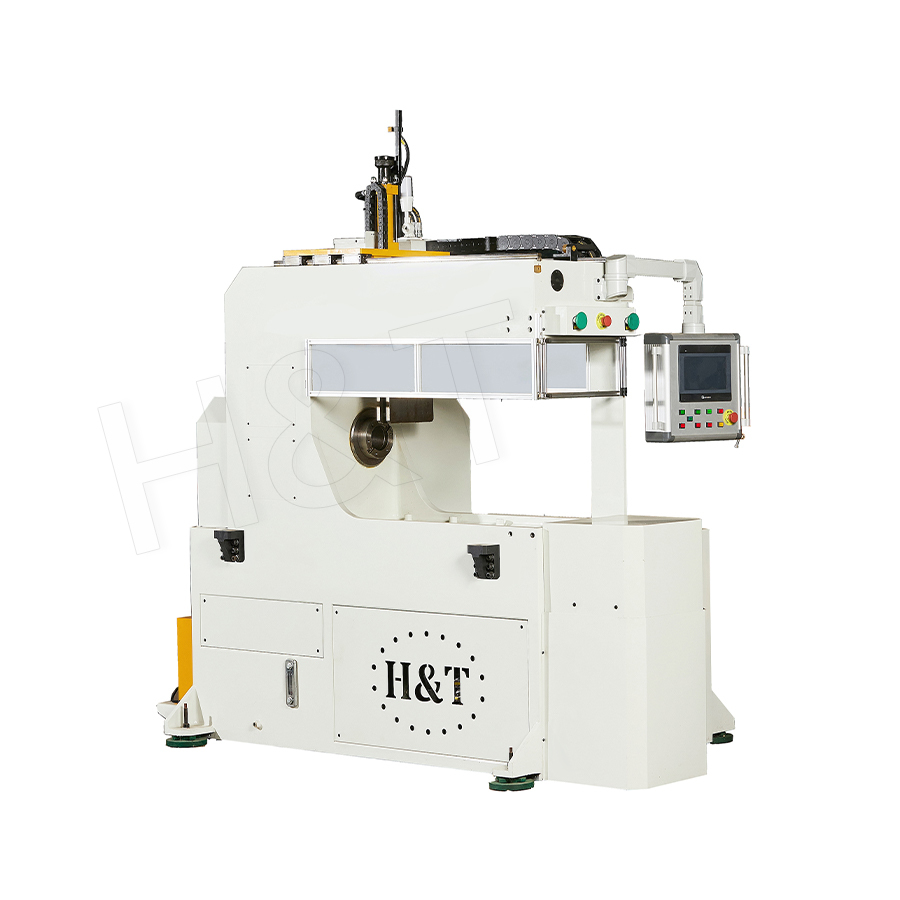

Tube Spiral Coil Bockmaskin är en specialiserad rörformningsprocess där metallrör - oftast koppar, kolstål eller rostfritt stål - kontinuerligt formas till spiralformade (spiralformade) spolar med exakt kontrollerad diameter, stigning och varvtal med hjälp av styrrullar, bockningsrullar och stigningsinställningsmekanismer. Det resulterande spiralspiralröret ger en stor värmeöverföringsyta inom ett kompakt fotavtryck, vilket gör det till det primära funktionella elementet i värmeväxlare, HVAC-fläktkonvektorer och industriella processvärme- och kylsystem.
En spolbockningsmaskin integrerar rörmatning, radieinställningsrullar, stigningsstyrningsmekanismer och en roterande dorn eller lindningshuvud i ett enda automatiserat system. Beroende på konfiguration kan den producera spolar från kopparrör med liten diameter (Ø6 mm) för kylapplikationer till stålrör med stor diameter (Ø76 mm ) för industriella värmeväxlare, med slingans ytterdiametrar från 50 mm till över 2 000 mm och spiraldelningar från snäva (nästan rörande svängar) till stora konfigurationer.
Hur en spolbockningsmaskin fungerar
Spoleformningsprocessen involverar en koordinerad sekvens av rörmatning, radieformning och stigningskontroll, allt hanteras av maskinens CNC- eller servokontrollsystem:
- Sondmatning: Raka rörsektioner (eller rör som matas från en spolavspolningsanordning för mjuk koppar eller aluminium) matas in i maskinens styrrullsenhet med en kontrollerad hastighet. Matningshastigheten bestämmer produktionshastigheten och påverkar helixens kvalitet.
- Radie-inställningsrullar: Tre eller flera böjningsrullar deformerar gradvis röret till den cirkulära bågen av målspolens diameter. Spalten mellan valsarna (särskilt den justerbara bockningsvalsen) bestämmer spolradien. CNC servokontroll tillåter radiejustering i realtid för att producera avsmalnande spolar (progressivt ökande eller minskande radie) om det krävs av värmeväxlarens design.
- Stigningsstyrningsmekanism: En stigningsinställningsstyrning - vanligtvis en motoriserad ledskruv eller servodriven styrskena - för fram röret axiellt med en kontrollerad hastighet synkroniserad med rotationsmatningen, vilket fastställer spolens spiralstigning (det axiella avståndet mellan intilliggande varv). Pitch är programmerbar och kan varieras längs spolens längd för att skapa ojämna stigningsspolar för specifika flödesfördelningskrav.
- Cut-off: Efter att det programmerade antalet varv har slutförts skär en rörskärare (roterande såg eller kallkapsax) spolen vid utgångsänden samtidigt som spolens geometri bibehålls. Den färdiga spolen inspekteras sedan för spolens diameter, stigning och slutförberedelsekvalitet.
Varför spiralspiralgeometri utmärker sig i värmeväxlingsapplikationer
Spiralspolens geometri erbjuder inneboende termodynamiska och vätskedynamiska fördelar jämfört med raka eller U-rör värmeväxlare:
- Dean virveleffekt: Flöde genom ett spiralformigt krökt rör inducerar sekundär cirkulation (Dean virvlar) som stör gränsskiktet vid rörväggen, vilket avsevärt ökar värmeöverföringskoefficienten. För samma rörlängd uppnås en spiralspole 15–40 % högre värmeöverföringsprestanda än ett likvärdigt rakt rör på grund av denna sekundära flödesförbättring.
- Kompakt fotavtryck: En spiralspiral på 10 meter rörlängd upptar en bråkdel av golvytan i ett likvärdigt rakt rörarrangemang, vilket möjliggör kompakta värmeväxlarkonstruktioner för utrymmesbegränsade installationer som HVAC-enheter i bostäder, industriella pannvattenförvärmare och glidmonterade processsystem.
- Självrengörande tendens: Centrifugalkraften på vätska som strömmar genom spolen trycker partiklar och beläggningar mot ytterväggen, vilket minskar nedsmutsningshastigheten jämfört med raka rörkonstruktioner - en betydande operativ fördel i vatten-till-vatten värmeväxlare med hårt vatten.
- Termisk expansionsabsorption: Spolens geometri klarar i sig termisk expansion och sammandragning genom sin fjäderliknande struktur, vilket eliminerar behovet av expansionsfogar och minskar termisk utmattningsspänning vid rör-till-huvud-förband.
Huvudapplikationer för spolbockningsmaskiner
Tillverkning av värmeväxlare
Spiralbatterivärmeväxlare används som doppslingor i lagringstankar (hushålls- och kommersiella varmvattensystem), skal-och-batterivärmeväxlare (vatten-till-vatten, ånga-till-vatten, kylmedel-till-vatten) och värmeåtervinningsenheter. En typisk tappvarmvattenbatteri tillverkas av 12–25 meter Ø22 mm kopparrör formas till en spole med 180–250 mm OD och 8–12 varv, vilket kräver exakt stigningskontroll för att säkerställa enhetligt avstånd mellan rör och tank för konsekvent värmeöverföring över spolens yta.
HVAC Fan Coil-enheter
Fläktkonvektorer – de distribuerade terminalenheterna i centrala luftkonditioneringssystem – använder värmeväxlarslingor (typiskt flänsförsedda kopparrörsspolar) för att överföra värmeenergi mellan cirkulerande kylt vatten eller varmvatten och rumsluft som drivs av en liten fläkt. Batteriet är det primära värmeväxlarelementet: dess rördiameter, flänsstigning, antal rader och kretsarrangemang bestämmer direkt enhetens kyl- och värmekapacitet. Spolebockningsmaskiner producerar serpentin- eller spiralspiralkretsarna i kärnan av varje fläktkonvektor, med produktionshastigheter på 200–500 spolkretsar per skift på automatiserade linjer.
Industriell processuppvärmning och kylning
Nedsänkningsslingor i kemiska reaktorkärl, mantlade blandningstankar och satsvis processutrustning använder spiralspiraler för att värma eller kyla kärlets innehåll. Kolstål eller rostfria spolar av Ø25 mm till Ø76 mm rördiameter med spole ytterdiametrar på 300 mm till 2 000 mm tillverkas för dessa industriella värmeöverföringsapplikationer, vilket kräver exakt dimensionskontroll för att säkerställa att spolen passar in i kärlet och tillhandahåller det designade värmeöverföringsområdet.
System för återvinning av spillvärme
Spiralspiralvärmeväxlare används i stor utsträckning för återvinning av spillvärme från rökgaser, motoravgaser och industriella processströmmar. Spolens kompakta geometri möjliggör integration i befintliga kanal- och avgassystem med minimala strukturella modifieringar, vilket gör den till en kostnadseffektiv lösning för att återvinna värmeenergi som annars skulle släppas ut i miljön.
Automatiserad rörledningslayout
I industriella anläggningars rörledningar används spolbockningsmaskiner för att bilda instrumenteringsrörspolar (kapillärslingor för processmätning), vibrationsisoleringsslingor och expansionsspolar i instrumentluft- och hydraulledningar. Formning av dessa spolar på en dedikerad maskin säkerställer konsekvent geometri över hundratals identiska installationer, vilket eliminerar variationen i manuell rullformning.
Spoleparametrar och kvalitetskontroll
| Parameter | Typiskt intervall | Tolerans uppnås | Inverkan på prestanda |
|---|---|---|---|
| Spola ytterdiameter | 50–2 000 mm | ±1–2 mm | Passar i kärl/skal |
| Spolelutning (varvavstånd) | Rör OD till 200 mm | ±0,5 mm | Flödesfördelning, nedsmutsningsrisk |
| Antal varv | 1–100 | ±0,25 varv | Total värmeöverföringsyta |
| Ovalisering av rör vid böjning | — | <5% av OD | Tryckfall, flödeskoefficient |
Vanliga frågor om rörspiralspiralbockningsmaskin
Vilka rörmaterial är bäst lämpade för spolböjning?
Koppar (mjukdragen C12200) är det vanligaste spolböjda materialet på grund av dess utmärkta duktilitet, värmeledningsförmåga och korrosionsbeständighet. Den kan lindas till snäva radier ( R/D så lågt som 2:1 ) utan glödgning. Kolstål och rostfritt stål kräver större minimiradier (vanligtvis R/D ≥ 4:1) och kan behöva mellanliggande glödgning för snäva stigningar. Aluminiumlegeringsrör (1100, 3003) är lämpliga för lågtrycksköldmedieslingor där viktminimering är viktig.
Hur kontrolleras ovaliseringen vid böjning av spolen?
Ovaliseringen kontrolleras främst genom dornstöd inuti rörhålet under böjning, och genom att begränsa böjhastigheten för att tillåta material att flyta utan att bucklas. Invändiga dornar – antingen flexibla kulkedjedornar eller stela pluggdornar – sätts in i röret innan de böjs och dras ut efter att spolen har formats. För lindning av kopparrör i standardvärmeväxlarapplikationer begränsar interna dorn vanligtvis ovalisering till under 3 % av den nominella OD även vid spoldiametrar på endast 2× rörets OD.
Kan en spolbockningsmaskin producera spolar med variabel stigning?
Ja, på CNC-styrda maskiner. Den servodrivna stigningsstyrningen för fram röret axiellt med en programmerad hastighet per varv, och denna hastighet kan ändras när som helst i spolprogrammet. Spolar med variabel stigning (snäv stigning i mitten för hög värmeöverföring, bredare stigning i ändarna för minskat tryckfall och förbättrad inlopps-/utloppsflödesfördelning) används i specialiserade värmeväxlare för läkemedels- och livsmedelstillämpningar där flödeslikformighet är avgörande.
Hur testas en färdig spole för integritet innan installation?
Färdiga spolar utsätts vanligtvis för hydrostatisk trycktestning (fylld med vatten och trycksatt till 1,5× designtryck —vanligtvis 15–30 bar för HVAC-slingor och upp till 100 bar för högtrycksprocesslingor) och hålls i 5–15 minuter under inspektion av läckor. För kritiska applikationer tillämpas pneumatisk testning med helium- eller kväveläckagedetektion för att identifiera mikroläckor som hydrostatisk testning kan missa.
