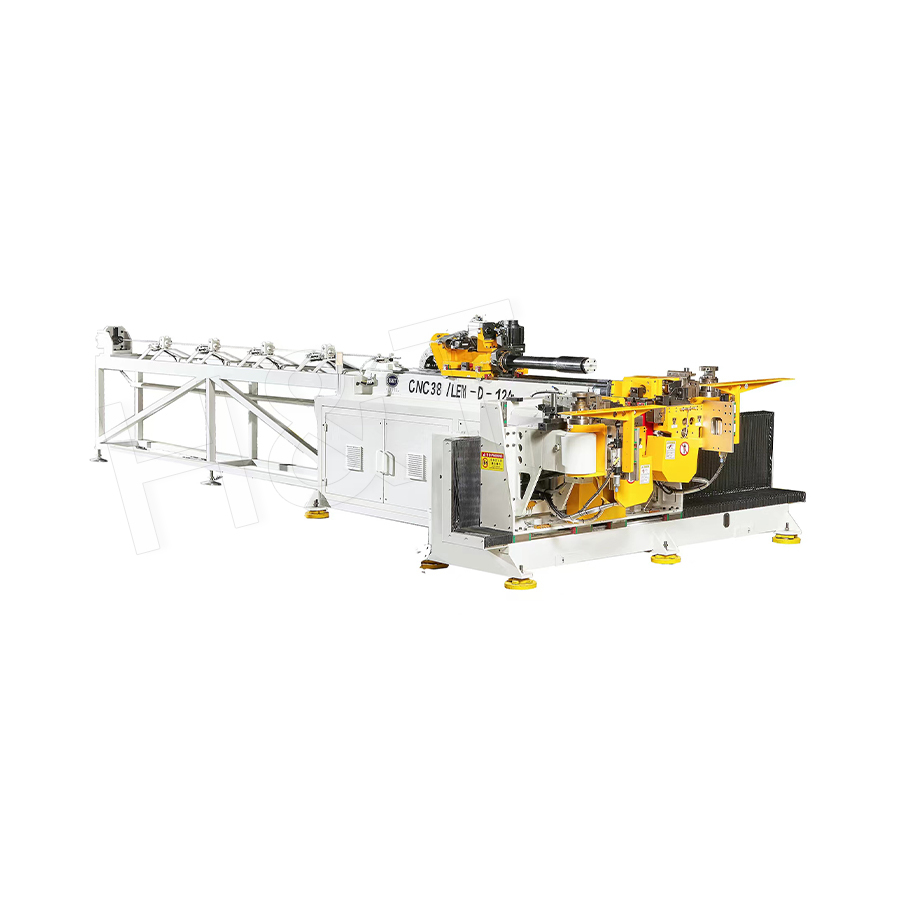

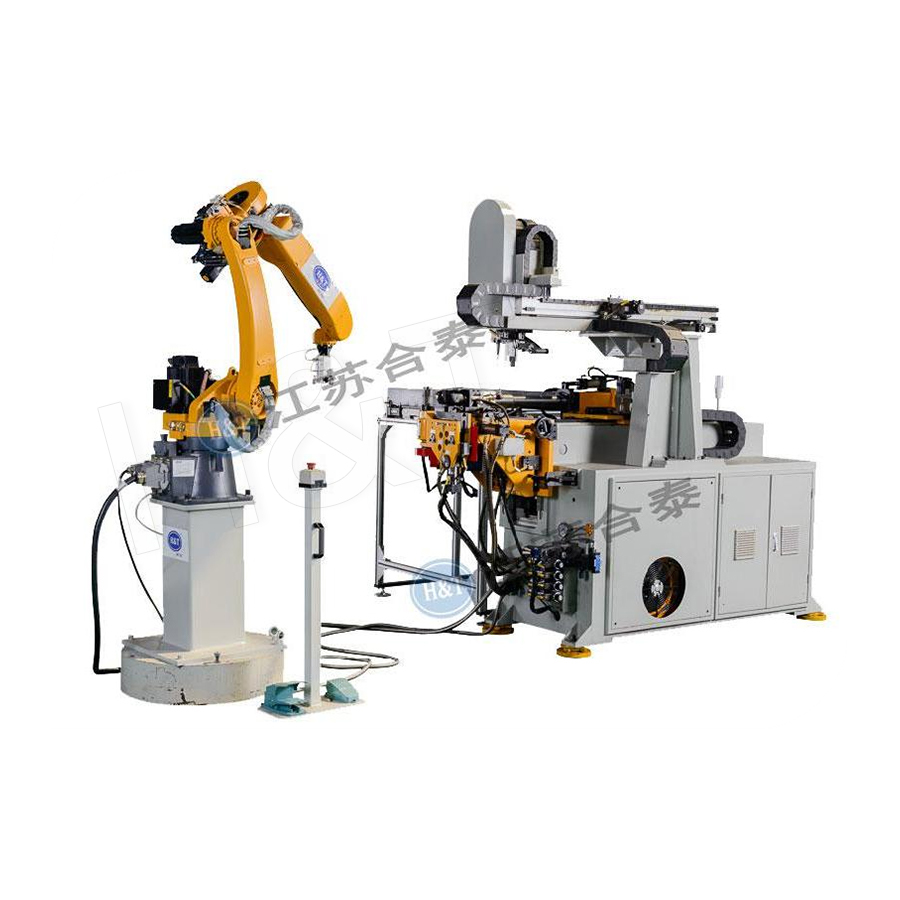

Hur fungerar CNC-böjning?

CNC-böjning fungerar genom att använda en datorstyrd maskin för att exakt placera ett rör eller en profil mot en böjdyna, och sedan applicera kontrollerad kraft genom programmerade axelrörelser för att uppnå en exakt böjvinkel, radie och rotation utan att förlita sig på manuell operatörsjustering för varje cykel. Maskinens servodrivna axlar exekverar en förprogrammerad sekvens som styr böjvinkel, dornpositionering och rotation mellan flera böjar på samma del, vilket gör att komplexa flerböjningskomponenter kan produceras med konsekvent noggrannhet över en hel produktionskörning. Tillverkningstoleransdata som vanligtvis refereras till vid rör- och rörtillverkning visar att CNC-bockningsmaskiner kan uppnå repeterbarhet inom plus eller minus 0,1 grader per krök , en precisionsnivå som manuell eller halvautomatisk bockningsutrustning vanligtvis inte kan matcha konsekvent i högvolymproduktion.

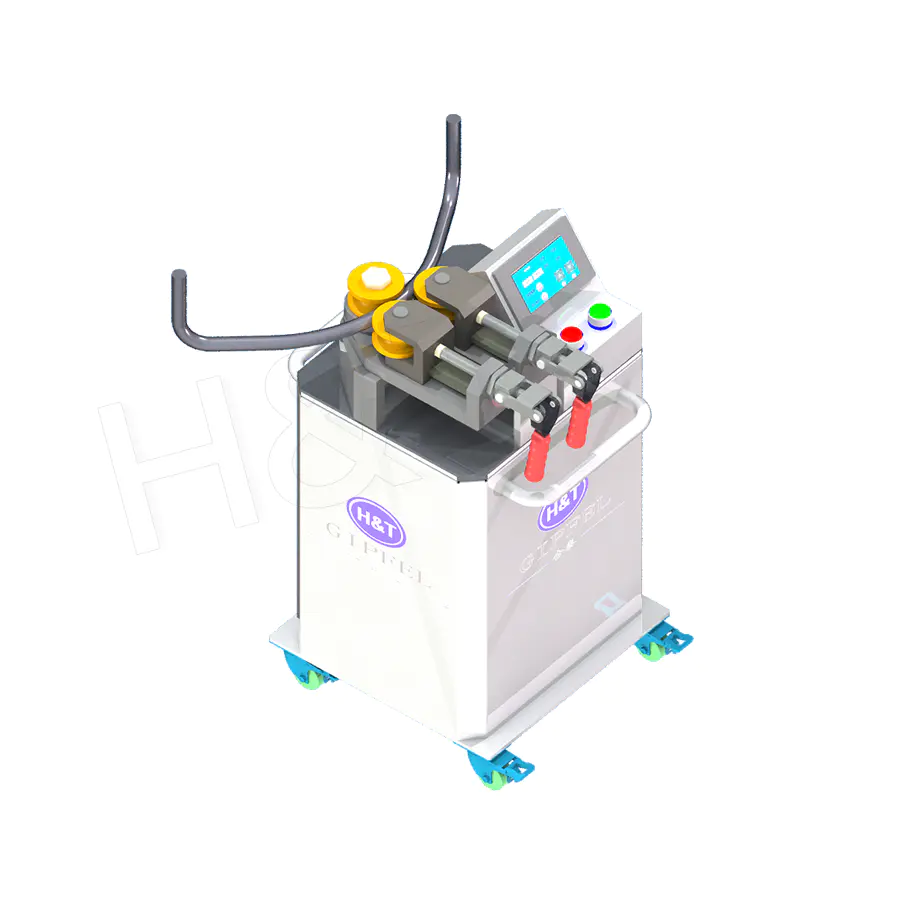

Kärnkomponenterna som möjliggör precisionsböjning

En CNC-bockningsmaskin förlitar sig på flera samordnade mekaniska och styrande komponenter som arbetar tillsammans för att utföra varje bockning med programmerad noggrannhet, snarare än att vara beroende av operatörens skicklighet för att bedöma vinkel och positionering manuellt.

Viktiga maskinkomponenter

• Böj formen och klämformen som håller röret säkert på plats under böjningsrörelsen
• Dornsystem som stödjer rörets innervägg för att förhindra kollaps eller skrynkling under böjningen
• Servostyrda axlar som hanterar böjningsvinkel, rörrotation och linjär matningspositionering under hela cykeln

En välkonstruerad CNC-böjning maskinen koordinerar dessa komponenter genom en programmerad kontrollsekvens, vilket gör att samma böjningsprogram kan köras upprepade gånger med konsekventa resultat över stora produktionssatser utan manuell omkalibrering mellan delarna.

Hur programmeringssekvensen styr böjningsprocessen

Innan någon böjning inträffar måste den önskade detaljgeometrin översättas till en programmerad sekvens av rörelser som maskinens styrsystem utför steg för steg under drift.

Typiska programmeringselement

När de väl har programmerats kan dessa parametrar sparas och återanvändas för framtida produktionskörningar av samma del, vilket gör att tillverkare kan växla mellan olika produktkonfigurationer snabbt utan att behöva utveckla böjningsparametrar från början varje gång.

Dornets roll för att förhindra deformation

För snävare böjradier eller tunnare väggar spelar en inre dorn en avgörande roll för att bibehålla rörformen och väggtjocklekens konsistens under hela bockningsprocessen.

Varför dornstöd är viktigt

Utan inre stöd kan rör som utsätts för böjning med snäv radie skrynklas på den inre böjningsradien eller plattas ut på den yttre radien, vilket båda äventyrar den färdiga delens strukturella integritet och dimensionella noggrannhet.

Dorntyper och urval

Olika dornkonstruktioner, inklusive kuldorn och formdorn, väljs baserat på rördiameter, väggtjocklek och erforderlig böjradie, med CNC-system som exakt koordinerar dornens utdragningstid med böjningsrörelsen för att undvika märkning eller deformering av rörets inre yta.

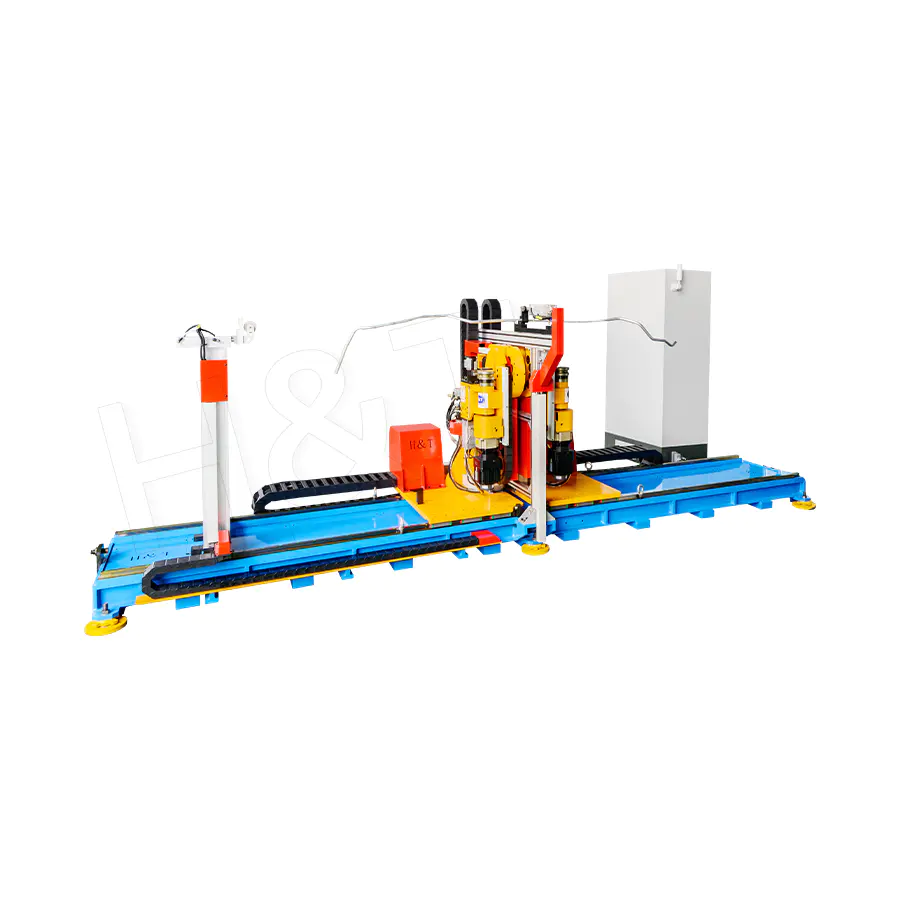

Fleraxlig koordination för komplexa böjgeometrier

Moderna CNC-bockningsmaskiner koordinerar flera axlar samtidigt, vilket möjliggör produktion av komplexa, flerplansböjgeometrier som skulle vara extremt svåra att uppnå konsekvent genom manuella bockningsmetoder.

Gemensamma axelfunktioner

1. Böjaxel som styr den faktiska graden av vinkel som appliceras vid varje böjningspunkt
2. Rotationsaxel justerar rörorientering mellan sekventiella böjar för flerplansgeometrier
3. Matningsaxeln för fram röret till rätt position för varje efterföljande böj längs dess längd

Denna koordinerade fleraxliga rörelse tillåter en enda maskincykel att producera delar med flera böjar i olika plan, en förmåga som är särskilt värdefull i applikationer som bilavgassystem eller hydrauliska slangar som kräver komplex tredimensionell dragning.

Återfjädringskompensation under böjningscykeln

En av de mer tekniska aspekterna av CNC-böjning innebär att kompensera för återfjädring, metallens naturliga tendens att delvis återgå till sin ursprungliga form efter att böjkraften släppts.

Hur CNC-system åtgärdar Springback

Avancerade CNC-böjningskontrollsystem innehåller återfjädringskompensationsalgoritmer som böjer röret något över målvinkeln, vilket tar hänsyn till materialets elastiska återhämtning så att den färdiga delen lägger sig i den exakta avsedda vinkeln när böjkraften har tagits bort.

Materialspecifika kompensationsjusteringar

Eftersom återfjädringsbeteendet varierar mellan olika metalltyper och rörväggstjocklekar, kräver CNC-programmering ofta materialspecifika kompensationsvärden, som erfarna operatörer eller maskinens materialdatabas hjälper till att fastställa för konsekvent noggrannhet över olika produktionsmaterial.

Kvalitetsverifiering under och efter böjning

För att bibehålla konsekvent detaljkvalitet under en produktionskörning krävs verifieringsmetoder som bekräftar att varje böj uppfyller de erforderliga dimensionstoleranserna innan delar flyttas till efterföljande tillverkningsstadier.

Vanliga verifieringsmetoder

• In-process vinkelsensorer som övervakar böjnoggrannhet i realtid under cykeln
• Efterböjning av dimensionskontroller med hjälp av koordinatmätutrustning för kritiska toleransapplikationer
• Periodisk inspektion av första artikeln för att bekräfta programmets noggrannhet innan en hel produktionssats körs

Att kombinera automatiserad övervakning under processen med periodisk manuell verifiering hjälper anläggningar att använda CNC-böjning utrustning fångar upp eventuellt utvecklande verktygsslitage eller programavdrift innan det resulterar i en betydande mängd delar utanför toleransen.

Tillämpningar där CNC-böjning ger mest värde

CNC-böjningsteknik används i stor utsträckning inom industrier som kräver exakt, repeterbar rör- och profilgeometri, särskilt där manuella bockningsmetoder skulle introducera oacceptabel variation från del till del.

Vanliga industriapplikationer

Tillverkning av avgas- och bränsleledningar för bilar, HVAC-köldmedieslangar, tillverkning av möbelstomme och hydrauliska och pneumatiska slangar förlitar sig vanligtvis på CNC-böjning för att uppnå de konsekventa, komplexa böjgeometrier som dessa applikationer kräver över stora produktionsvolymer.

Vem bör överväga CNC-böjning för sina produktionsbehov

Tillverkare som producerar rör- eller profilkomponenter som kräver snäv toleranskonsistens, komplexa flerplansböjgeometrier eller höga produktionsvolymer drar avsevärt nytta av CNC-böjningsteknik jämfört med manuella eller halvautomatiska alternativ. Anläggningar som för närvarande förlitar sig på manuella bockningsprocesser för delar som kräver repeterbar noggrannhet över stora batchstorlekar kan upptäcka att övergången till CNC-bockningsutrustning ger meningsfulla förbättringar i både detaljkonsistens och total produktionseffektivitet.
