Omfattande guide till tillverkare av CNC-rörbockningsmaskiner

Vad är en CNC-rörbockningsmaskin och varför tillverkarens val är viktigt

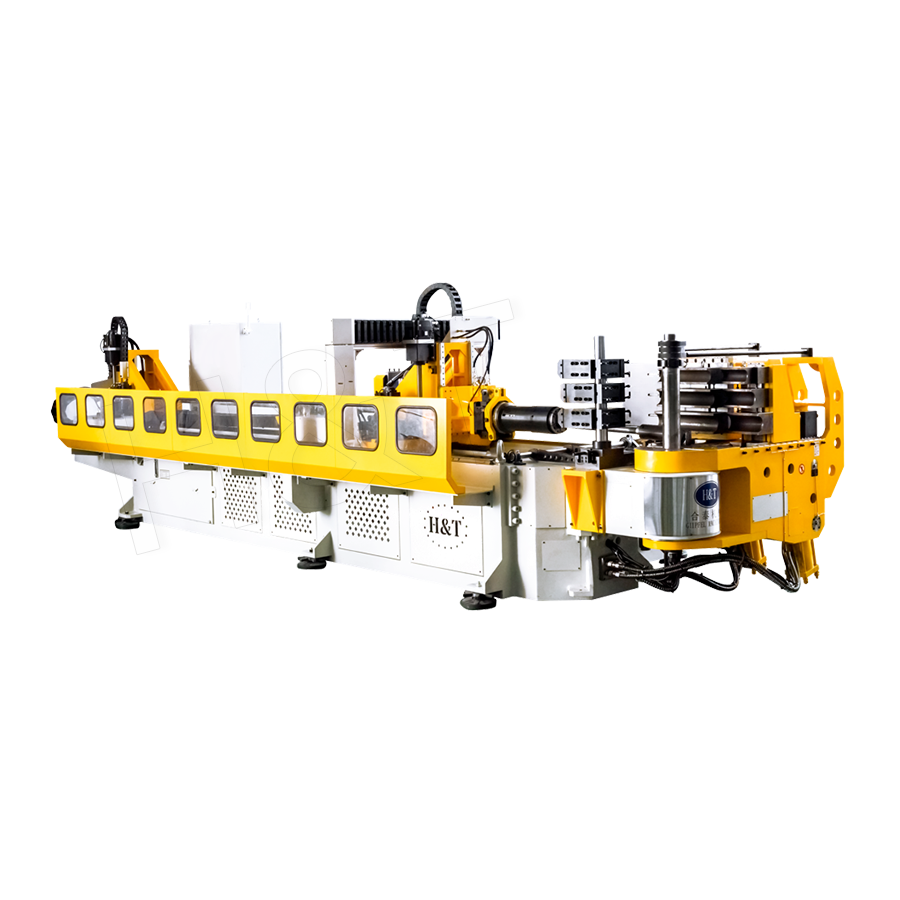

En CNC-rörbockningsmaskin använder datorstyrda servoaxlar för att böja metallrör, rör eller profiler till exakta vinklar, radier och rumsliga orienteringar - och bildar komplexa tredimensionella former från rakt lagermaterial i en enda automatisk sekvens. Maskinen styr rotationen av böjdynan, rörets matningsavstånd mellan böjar och rörets rotationsorientering runt sin egen axel, vilket ger flerplansböjda komponenter med repeterbar noggrannhet mätt i bråkdelar av en grad.

Tillverkarens inflytande på maskinens prestanda sträcker sig långt utanför den strukturella ramen. CNC-styrenhetens arkitektur, val av servodrivning, design av verktygsgränssnitt, kapacitet för offlineprogrammering av programvara och långsiktig reservdelstillgänglighet är alla faktorer som bestäms av tillverkaren som påverkar maskinens dagliga produktivitet, dess förmåga att bearbeta nya delprogram utan maskinstopp och dess totala produktiva livslängd. En ram som överlever sitt kontrollsystem med ett decennium är ett vanligt misslyckande läge för köpbeslut som fattas enbart på grundpris.

Den globala marknaden för CNC-rörbockningsmaskiner värderades till 1,24 miljarder USD 2022 och beräknas nå 1,87 miljarder USD 2030 , som växer med en CAGR på 5,3 %, drivet av lättviktsprogram för fordon, expansion av HVAC-infrastruktur på tillväxtmarknader och tillväxt inom flygindustrin. (Källa: MarketsandMarkets, CNC Tube Bending Machine Market, Global Forecast to 2030, 2023)

Viktiga tekniska specifikationer som definierar maskinkapacitet

Innan du utvärderar specifika tillverkare, förstå de tekniska specifikationerna som avgör om en CNC-böjning maskinen är anpassad till dina produktionskrav är avgörande. Det här är de specifikationer som betyder mest i praktiken:

Maximal rördiameter och väggtjocklek

Maskinens maximala rörkapacitet – angiven som ytterdiameter (OD) i mm – definierar den övre gränsen för material den kan bearbeta. Men enbart maximal OD är otillräcklig som en specifikation: den maximala OD vid maskinens minsta väggtjockleksförhållande (D/t-förhållande) är lika viktigt. En maskin som är klassad för maximalt 76 mm OD kanske bara uppnår detta vid en väggtjocklek på 3 mm och kanske inte kan böja ett tunnväggigt 76 mm rör med en snäv radie utan att väggarna förtunnas, skrynklas eller ovaliseras utöver applikationens toleransgränser.

Som en praktisk riktlinje är den minsta möjliga böjradien för standard roterande dragböjning ungefär 1,0 till 1,5 gånger rörets ytterdiameter (1D till 1,5D) för rör med medelväggtjocklek i mjukt stål, med kapacitet för snäv radie under 1D, vilket kräver dedikerade boost- och wiperdy-system som bör bekräftas med den specifika tillverkaren för den avsedda kombinationen av material och väggtjocklek. (Källa: Machinery's Handbook, Bending of Tube and Pipe, 31st Edition, Industrial Press, 2020)

Antal kontrollerade axlar

Antalet oberoende styrda CNC-axlar bestämmer maskinens förmåga att producera flerplansböjda delar och automatisera hjälpfunktioner. En grundläggande 3-axlig maskin kontrollerar böjningsvinkeln (B), vagnens matning (Y) och rörrotationen (C). En fullt utrustad maskin för komplexa flyg- eller bildelar kan ha 7 till 12 styrda axlar , inklusive:

• B-axel: Böjdynsrotation (primär böjaxel)
• Y-axel: Linjär vagnmatning (ställer in rak längd mellan kurvorna)
• C-axel: Rörrotation (ställer in böjplansorientering för flerplansdelar)
• Tryckmatrishjälp (P-axel): Kontrollerad framåtskjutning på tryckmatrisen för att minska vägguttunning vid krökar med snäva radie
• Boost axel: Kontrollerat rörändtryck under böjning för att öka materialflödet in i böjen och minska uttunningen
• Torkarmunstyckets indragningsaxel: Servostyrd torkardyspositionering för tunnväggig bockning
• Spindelns utdragningsaxel: Synkroniserad dornkula tillbakadragning under böjning för internt stöd

Böjhastighet och cykeltid

Böjhastighet – mätt i grader per sekund – bestämmer direkt maskinens produktiva effekt vid högvolymproduktion. Industriella CNC-rörbockare för biltillverkning arbetar på 60 till 120 grader per sekund på B-axeln, med totala cykeltider för en bilavgaskomponent med flera böjar (6 till 8 böjar) i intervallet 15 till 30 sekunder per del inklusive rörmatning och rotationstid mellan böjar. Precisions-CNC-bockmaskiner för flyg- och rymdindustrin för titan- eller Inconel-legeringar arbetar med lägre böjhastigheter för att kontrollera återfjädringskonsistensen, vanligtvis 20 till 40 grader per sekund . (Källa: Den Tube and Pipe Journal, CNC-böjning Speed vs. Quality Trade-offs, Vol. 14, No. 3, 2019)

Springback kompensation

Metallröret fjädrar elastiskt tillbaka efter att böjdynan släpper, vilket minskar den faktiska böjningsvinkeln under den programmerade vinkeln. Återfjädring varierar med materialkvalitet, väggtjocklek, rördiameter och böjradie. Avancerade CNC-böjningskontroller inkluderar algoritmer för automatisk återfjädringskompensation som mäter den faktiska vinkeln efter frigöring (via encoderfeedback), beräknar den erforderliga överböjningen och uppdaterar B-axelns mål för efterföljande böjar automatiskt. Tillverkare vars styrenheter inkluderar adaptiv återgångsinlärning – där systemet förfinar kompensationsvärdet över en produktionskörning snarare än att använda en fast beräknad offset – producerar mer konsekvent detaljnoggrannhet över hela produktionsbatcher, särskilt vid bearbetning av material med variabel egenskaper från olika spolar.

CNC-styrenhetsarkitektur: Det mest följdriktiga tillverkarbeslutet

CNC-styrenheten är den intellektuella kärnan i en rörbockningsmaskin. Det är också den komponent som mest sannolikt avgör maskinens produktiva livslängd och dess förmåga att anpassa sig till nya krav under en 15 till 20 års driftperiod. Styrkvaliteten varierar mer mellan tillverkare än någon annan komponent i maskinen.

Proprietära kontra öppna plattformskontroller

Tillverkare använder antingen egenutvecklade styrenheter som utvecklats specifikt för rörböjning eller industriella CNC-system med öppen plattform (Siemens, Fanuc, Beckhoff eller motsvarande) med tillämpningsprogramvara för rörböjning ovanpå. Varje tillvägagångssätt har distinkta fördelar och risker:

Offlineprogrammering och simulering

Möjligheten att programmera nya detaljgeometrier offline - på en PC, bort från maskinen - och simulera bockningssekvensen innan det första fysiska röret körs är en av de mest produktiva funktionerna ett CNC-bockningssystem kan erbjuda. Utan offlineprogrammering kräver ny delinstallation maskinens stilleståndstid medan programmeraren skapar och bevisar delprogrammet på maskinen. Med offlineprogrammering integrerad med 3D-simulering:

• Nya delprogram utvecklas medan maskinen körs pågående produktion, med noll maskinstopp för programmering
• Kollisionsdetektering i simuleringen identifierar krockar mellan röret, verktyget och maskinstrukturen före fysiska försök, vilket sparar materialavfall från första försök
• Optimering av böjsekvens – att välja i vilken ordning böjningar görs för att minimera kollisionsrisken – automatiseras av programvaran snarare än att det kräver erfaren operatörsbedömning
• Direktimport av 3D CAD-data (STEP, IGES eller inbyggt format) gör att detaljprogrammet kan härledas från designmodellen utan manuell vinkel- och längdextraktion, vilket eliminerar transkriptionsfel

Tillverkare som tillhandahåller genuint kapabel offlineprogrammeringsprogramvara – inte ett förenklat gränssnitt som fortfarande kräver betydande justeringar på maskinsidan – levererar en mätbar produktivitetsfördel som förenas över maskinens livslängd när mängden bearbetade delar ökar. Begär en demonstration av offlineprogrammering på en del som liknar din mest komplexa produktionskomponent innan du slutför ett maskinköp.

Verktygssystem: där dolda kostnader och flexibilitet finns

Verktygssystemet - böjdynor, klämformar, tryckformar, torkardynor och dornstänger - representerar en betydande del av den totala investeringen i en CNC-böjning drift och avsevärt påverkar maskinens flexibilitet att bearbeta olika rörstorlekar och radier. Verktygsbeslut är ofta underviktade i det första maskinköpet och blir källan till oväntade kostnads- och produktionsbegränsningar under åren efter installationen.

Verktygskompatibilitet och standardisering

Maskiner som använder standardiserade verktygsgränssnitt gör att verktyg från flera leverantörer kan användas omväxlande, vilket ger konkurrenskraftiga inköpsalternativ och förhindrar leverantörslåsning. Maskiner med egenutvecklade verktygsgränssnitt begränsar köparen till en enda källa för alla framtida verktygskrav – en risk som ökar när verktygsinvesteringen växer under maskinens produktiva liv.

Innan du köper, kontrollera om maskinens verktygsgränssnittsmått överensstämmer med någon allmänt använd standard och om verktyg från flera tillverkare har testats och godkänts av maskintillverkaren. För operationer som bearbetar ett brett spektrum av rörstorlekar kan kostnaden för en komplett verktygsuppsättning för varje diameter-radiekombination lika med eller överstiger kostnaden för själva maskinen under en 5-årig driftsperiod, vilket gör verktygskostnadsmodellen lika viktig som maskinens inköpspris. (Källa: The Tube and Pipe Journal, Total Cost of Ownership in CNC Tube Bending, Vol. 16, No. 1, 2021)

Snabbbyte av verktygssystem

Produktionsoperationer som bearbetar flera rörstorlekar i korta serier drar stor nytta av snabbbyte av verktygssystem som minimerar maskinens stilleståndstid som krävs för verktygsväxling mellan olika rördiametrar eller böjradier. Ledande tillverkare erbjuder verktygsbytessystem som minskar bytestid från 60 till 90 minuter för manuellt verktygsbyte till 10 till 15 minuter med snabbväxlingssystem, vilket direkt förbättrar maskinanvändningen i produktionsscheman för blandade produkter. Den ekonomiska motiveringen för snabbbyte av verktyg – beräknat mot timpriset för maskin och antalet byten per vecka – betalar vanligtvis tillbaka premien inom 6 till 18 månader i verksamheter med mer än tre till fyra verktygsbyten per dag.

Multi-Radius Tooling och Stacked Tooling

Avancerade maskiner från ledande tillverkare stöder verktygskonfigurationer med flera radier – där flera bockningsradier staplas på en gemensam dorn eller monteras på ett revolver – vilket gör att olika radieböjar kan göras på samma rör utan verktygsbyte. Denna förmåga är kritisk för delar som kräver böjar med två eller flera olika radier, vilket annars skulle kräva antingen två separata maskiner eller en verktygsväxling mellan böjar på en enda maskin. Revolverrörsbockare – en specialiserad konfiguration från specifika tillverkare – tar detta koncept vidare, med 4 till 8 olika verktygssatser på ett roterande revolver som kan indexeras mellan böjar inom maskinens automatiska cykel.

Tillverkarens regioner och deras karakteristiska styrkor

Att förstå tillverkningstraditionen och typiska marknadspositionering för tillverkare från olika regioner hjälper köpare att matcha sina krav till den mest lämpliga leveranskällan:

Applikationer: Matcha maskintyp till industrikrav

Olika industriella tillämpningar ställer olika krav på CNC-rörbockningsmaskiner. Att förstå vilka maskinegenskaper som är viktigast för varje applikation vägleder tillverkarens utvärdering mot de relevanta specifikationsprioriteringarna:

Bilavgassystem och chassisystem

Bilavgas- och chassirörsböjning kännetecknas av höga produktionsvolymer, konsekvent material från kontrollerade leveranskedjor och dimensionella toleranser inom intervallet av plus eller minus 0,5 till 1,0 grader på böjvinkel and plus eller minus 0,5 mm på rak längd . Produktionsprioriteten är cykeltidsminimering och maskinens drifttid – en enda avgasledning som producerar 1 000 enheter per skift kan inte tolerera frekventa maskinstopp för parameterjustering. Tillverkare som levererar biltillverkning erbjuder vanligtvis maskiner med integrerad tublastningsautomation, slutformningsintegrering och mätsystem i cykel som upprätthåller produktionen utan mänsklig inblandning.

Flyg- och rymdslangar och hydraulledningar

Slangtillämpningar för flyg- och rymdfart – hydraulledningar, bränslesystemrör, pneumatiska grenrör – kräver dimensionstoleranser som är en storleksordning snävare än bilproduktion: plus eller minus 0,1 till 0,3 grader på böjningsvinkel and plus eller minus 0,2 mm på rak längd är typiska toleranser för flyg- och rymddelar. Materialen inkluderar titan, rostfria stålsorter och nickellegeringar som återfjädrar annorlunda än mjukt stål och kräver exakt materialkarakterisering och återfjädringskompensation. Tillverkare som inriktar sig på flyg och rymd erbjuder vanligtvis CE-certifierade maskiner med omfattande processdokumentationsförmåga, integration av materialbatchspårning och support för första artikelinspektion.

VVS och kylrör

Böjning av HVAC-rör – främst koppar- och aluminiumrör i diametrar från 6 mm till 54 mm – kräver maskiner som är optimerade för bearbetning av icke-järnmaterial med relativt höga produktionshastigheter. Rören är typiskt tunnväggiga i förhållande till sin diameter, vilket kräver noggrann ovalisering och förtunningskontroll. VVS-tillverkare prioriterar rörbockningshastighet, användarvänlighet och låga verktygskostnader per diameterökning snarare än den snäva vinkelprecision som krävs i flygtillämpningar. Rättvinklade böjar med fasta radier i ett begränsat antal rörstorlekar kännetecknar de flesta VVS-produktioner, vilket gör maskinens förmåga att snabbt hantera växlingar mellan samma begränsade verktygsuppsättning viktigare än full flexibilitet med flera radier.

Strukturella och arkitektoniska rör

Strukturell rörböjning för arkitektoniska och konstruktionsapplikationer involverar rör- och profilsektioner med större diameter — runda, fyrkantiga och rektangulära ihåliga sektioner — vid böjningsradier som är stora i förhållande till rördiametern (vanligtvis 5D till 15D), vilket minskar bekymmer med verktyg och skrynkling men introducerar utmaningen att noggrant förutsäga de höga karakteristiska och återfjädrande värdena för att kompensera för höga böjningar. konstruktionsstål. Tillverkare som specialiserar sig på strukturell bockning betonar maskinstyvhet, tonnagekapacitet och verktygssystem med lång radie snarare än hastigheten och precisionen hos fordons- eller rymdorienterade maskiner.

Utvärdering av kundsupport: den mest underviktade urvalsfaktorn

En CNC-rörbockningsmaskin som stannar under en produktionskörning är inte en neutral händelse – det är en negativ intäktshändelse som kan medföra avtalsenliga påföljder, konsekvenser för kundnöjdhet och arbetskostnad från tomgång nedströmsmontering. Maskinens eftermarknadsstöd är därför en direkt faktor i dess totala produktionsvärde, inte bara en inköpsbekvämlighet.

Åtaganden om servicesvarstid

Utvärdera varje tillverkares engagerade servicesvarstid – tiden från ett servicesamtal till en kvalificerad tekniker på plats eller tillhandahållande av fjärrupplösning – för din produktionsplats. En maskin tillverkad i Europa utan regional servicenärvaro i Sydostasien kan ha en svarstid på 5 till 7 dagar på plats som är oacceptabel för en 24-timmars produktionsdrift, oavsett hur kapabel maskinen är i normal produktion. Begär specifika serviceåtaganden skriftligen – inte allmänna beskrivningar av "globala servicenätverk" – och verifiera dessa åtaganden mot referenser från kunder i din region innan du köper.

Reservdelstillgänglighet och strategisk lagerhållning

Kritiska reservdelar – servodrivningar, CNC-styrkort, rotationsmotorenheter för böjdynor och axelåterkopplingsgivare – bör vara tillgängliga från antingen tillverkarens regionala lager eller en lokal distributör inom 24 till 48 timmar för en produktionskritisk maskin. Begär tillverkarens tillgänglighetsåtagande av reservdelar och bedöm om de har en regional reservdelsdepå nära din anläggning. För maskiner som använder standardstyrenhetshårdvara (Siemens, Fanuc) ger tillgången på styrenhetskomponenter via automationsleverantörens distributionsnätverk en användbar reservtillförselväg som proprietära styrenhetsanvändare inte har.

Fjärrdiagnostik och anslutningar

Moderna CNC-rörbockningsmaskiner från ledande tillverkare inkluderar säker fjärrdiagnostik - en VPN-anslutning genom vilken tillverkarens servicetekniker kan se maskinstatus, larmhistorik, axelprestandadata och programkörning i realtid från sitt kontor utan att behöva resa till maskinens plats. Denna förmåga gör att många feltillstånd kan diagnostiseras och lösas – eller åtminstone karakteriseras tillräckligt noggrant för att skicka rätt delar och färdigheter – inom några timmar efter ett larm, snarare än efter ett besök på plats. När du utvärderar tillverkare, bekräfta fjärrdiagnostikförmågan och den faktiska användningen av denna kapacitet av referenskunder, inte bara dess tillgänglighet på ett specifikationsblad.

Vad man ska fråga tillverkare innan man köper

En strukturerad uppsättning frågor till varje tillverkarkandidat under utvärderingsprocessen ger jämförbara svar som avslöjar kapacitetsluckor och skillnader i tjänstekvalitet som en jämförelse av specifikationsblad missar:

1. Kan du tillhandahålla böjtestresultat på mitt specifika rörmaterial, OD, väggtjocklek och målradie? En tillverkare som inte kan eller kommer att genomföra en bockningsförsök på ditt faktiska material före köpet tillhandahåller inte den bevisbas som behövs för att bekräfta att maskinen kommer att uppfylla dina produktionskrav
2. Vad är den engagerade servicesvarstiden för support på plats på min produktionsplats? Detta bör vara en specifik tid i timmar, inte en allmän garanti. Verifiera mot referenser från kunder i din geografiska region
3. Vad är styrningsbytet eller uppgraderingsvägen om den nuvarande CNC-hårdvaran upphör? Svaret avslöjar om tillverkaren har en långsiktig plan för maskinens styrsystem eller om ett köp av denna maskin skapar inkuransrisk inom 5 till 8 år
4. Vilken offlineprogrammeringsprogramvara ingår, och kan jag se den demonstrerad på en del som liknar min mest komplexa produktionskomponent? En demonstration av din specifika delgeometri avslöjar kapacitet ärligt snarare än på en förberedd demonstrationsdel utformad för att visa upp programvarans bästa fall
5. Vad är specifikationen för verktygsgränssnittet och vilka tredjepartsverktygsleverantörer har validerats för denna maskin? Bekräftar om konkurrenskraftig inköp för framtida verktyg är möjlig eller om beroende av en källa skapas
6. Vad är maskinens angivna noggrannhetsspecifikation och hur verifieras detta under acceptanstestning? Noggrannhet ska anges som ett mätbart värde (grader och mm) med en definierad mätmetod, inte som en kvalitativ beskrivning av "hög precision"
7. Vad är garantitäckningen och vad utesluter den? Bekräfta specifika undantag – särskilt förbrukningsverktyg, tätningar och mjukvarulicenser – som kan skapa oväntade kostnader under garantiperioden

Total ägandekostnad: den korrekta grunden för tillverkares jämförelse

Det lägsta inköpspriset representerar inte den lägsta ägandekostnaden under maskinens produktiva liv. En noggrann jämförelse av total ägandekostnad (TCO) mellan tillverkareskandidater bör inkludera:

(Källa: The Tube and Pipe Journal, Total Cost of Ownership in CNC Tube Bending, Vol. 16, No. 1, 2021)

TCO-ramverket visar konsekvent att en maskin med ett 20 till 30 % högre inköpspris men överlägsen servicerespons, bättre offline-programmeringsförmåga och standardiserad verktygskompatibilitet kommer att ha en lägre totalkostnad på 10 år än en lägre prissatt maskin med höga stilleståndskostnader, proprietära verktygslåsning och begränsad styrningstid.

Energieffektivitet: Helelektriska kontra hydrauliska CNC-bockare

Övergången från hydrauliska till helelektriska servo-CNC-rörbockningsmaskiner är ett av de mest betydande teknikskiftena i branschen under det senaste decenniet och är en faktor som skiljer framtidsinriktade tillverkare från dem som fortsätter att förlita sig på hydrauliska drivsystem.

Helelektriska CNC-bockmaskiner – där varje maskinaxel drivs av en servomotor snarare än hydrauliska cylindrar och pumpar – ger mätbara fördelar jämfört med motsvarande hydraulmaskiner:

• Energiförbrukningsminskning med 40 till 70 %: Servomotorer förbrukar endast energi när de rör sig, medan hydraulpumpar går kontinuerligt oavsett om maskinen är aktivt böjd eller inte. I en maskin som arbetar med 40 % arbetscykel under ett skift representerar den kontinuerliga hydrauliska pumpeffekten en betydande onödig energiförbrukning. (Källa: Rexnord Energy Study, Hydraulic vs. Electric Servo Actuator Energy Comparison, 2018)
• Eliminering av underhåll av hydraulvätska: Helelektriska maskiner eliminerar de pågående kostnaderna och miljörisken med hydraulolja – förändringar, filtrering, läckagesanering och bortskaffande – som vanligtvis representerar 3 till 5 % av den årliga underhållskostnaden på hydrauliska rörbockare
• Repeterbarhet för högre axelpositionering: Servomotorns direktdrivna positionering eliminerar den termiska driften av hydraulsystem när vätsketemperaturen ändras under växlingen, vilket förbättrar dimensionskonsistensen hos böjda delar över ett helt produktionsskift utan omkalibrering
• Lägre ljudnivå: Helelektriska maskiner fungerar kl 60 till 70 dB jämfört med 75 till 85 dB för jämförbara hydrauliska maskiner — en hälsofördel på arbetsplatsen som också förbättrar produktionsmiljöns kvalitet för närliggande verksamheter

Industry 4.0 Integration: Vad moderna tillverkare erbjuder

CNC-rörbockningsmaskiner från ledande tillverkare designas i allt högre grad med anslutnings- och datautmatningskapacitet som stöder integration i Industry 4.0 produktionsmiljöer – där maskindata strömmar till MES (Manufacturing Execution Systems), ERP-system och kvalitetshanteringsplattformar i realtid.

Specifika förmågor att utvärdera inkluderar:

• OPC-UA-anslutning: Det industristandardiserade maskinkommunikationsprotokollet för Industry 4.0-miljöer gör att maskinens produktionsdata – cykelantal, axelprestanda, larmhistorik och processparametrar – kan flöda till fabrikssystem på högre nivå utan anpassad integrationskod
• Utdata för delspårbarhet: Maskiner med processdataregistrering per del – som fångar den faktiska böjningsvinkeln, matningslängden, rotationen och boostkraften för varje enskild böj på varje producerad del – tillhandahåller databasen för statistisk processkontroll och regulatoriska spårbarhetskrav i fordons- och flygtillämpningar
• Förutsägande underhållsdata: Strömövervakning av servodrivning och spårning av axelpositionsfel ger tidiga indikatorer på mekaniskt slitage – ökande friktion i en styrskena, slitage i en kulskruv eller lagerförsämring i en servomotor – som tillåter underhållsinsatser innan ett produktionsstopp inträffar
• Automatiserad cellintegration: Maskiner med standardiserade robotgränssnittsprotokoll (KUKA.WorkVisual, Fanuc Robot Interface eller motsvarande) tillåter integration med rörlastningsrobotar, visioninspektionssystem och nedströms monteringsautomation utan maskinspecifik anpassad programmering för varje integration

Att välja rätt CNC-bockningsmaskin: ett praktiskt beslutsramverk

Följande beslutsram sekvenserar utvärderingsstegen i den ordning som mest effektivt eliminerar olämpliga alternativ och fokuserar den detaljerade utvärderingen på kandidater som verkligen matchar produktionskravet:

1. Definiera rörspecifikationsintervallet. Lista alla OD, väggtjocklek, materialkvaliteter och minsta böjradier som för närvarande är i produktion och planeras för de kommande 5 åren. Varje maskin som inte kan bearbeta hela sortimentet – inklusive planerat framtida arbete – misslyckas med detta första filter oavsett dess andra attribut
2. Bestäm produktionsvolym och krav på cykeltid. Beräkna de delar per skift som krävs och den maximala tillåtna cykeltiden per del vid den planerade produktionshastigheten. Detta eliminerar maskiner vars böjhastighet är otillräcklig för målgenomströmningen
3. Bedöma komponenternas komplexitetsnivå. Räkna antalet böjar per del, antalet olika böjplan och om några böjar med flera radier krävs. Detta avgör om en 3-axlig maskin räcker eller om 5, 7 eller fler kontrollerade axlar krävs
4. Utvärdera styrenhet och mjukvara mot arbetsflöde för produktionsprogrammering. Bedöm hur nya delprogram kommer att skapas, bevisas och uppdateras – och om maskinens offlineprogrammeringsprogram verkligen stöder detta arbetsflöde eller kräver tidskrävande utveckling på maskinsidan
5. Genomför ett bockningsförsök på representativt produktionsmaterial. Varje tillverkare som inte kan eller vill visa att maskinen böjer ditt faktiska material till din faktiska specifikation före köpet tillhandahåller inte en adekvat bevisbas för ett kapitalinvesteringsbeslut
6. Verifiera eftermarknadssupportkapaciteten i din region. Kontakta tillverkarens regionala servicechef direkt och få specifika åtaganden om svarstid, reservdelstillgänglighet och fjärrdiagnostik innan kontraktet undertecknas
7. Jämför 10-årig TCO, inte inköpspris. Bygg totalkostnadsmodellen för varje finalist med hjälp av ramverket ovan innan du slutför urvalet. Det högsta inköpsprisalternativet kan vara det lägsta 10-åriga kostnadsalternativet beroende på service, verktyg och stilleståndsskillnader
