Hur skiljer sig CNC-böjning från andra bockningsmetoder?

CNC-böjning skiljer sig från andra bockningsmetoder främst i sin användning av numerisk datorstyrning för att automatisera och exakt styra varje parameter i bockningsprocessen — inklusive böjningsvinkel, rotation, matningslängd, klämtryck och återfjädringskompensation — eliminerar operatörens skicklighetsberoende och dimensionella variationer som kännetecknar manuell, hydraulisk press och roterande dragböjning utförd utan CNC-kontroll. Där en skicklig manuell bockare kan uppnå vinkelrepeterbarhet på plus eller minus 2 till 3 grader över en produktionskörning, håller en CNC-bockmaskin konsekvent toleranser på plus eller minus 0,1 grader eller bättre på böjningsvinkel och plus eller minus 0,5 mm på linjära dimensioner, vilket ger identiska delar från första delen till tiotusendelen utan försämring i noggrannhet. Avsnitten nedan jämför CNC-böjning mot varje större alternativ metod i praktisk ingenjörs- och produktionstermer.

Vad CNC-böjning faktiskt kontrollerar som andra metoder inte gör

För att förstå hur CNC-böjning skiljer sig, hjälper det att identifiera exakt vilka variabler som är datorstyrda i ett CNC-system och vilka som överlåts till operatörens bedömning eller mekaniska inställningar i alternativa metoder. Skillnaden är inte bara att CNC-maskiner är "automatiserade" - det är att de kontrollerar specifika fysiska parametrar med en precision som mänskliga operatörer och fasta mekaniska inställningar inte kan matcha på ett tillförlitligt sätt.

Closed-loop vinkelkontroll

I en CNC-rör- eller rörbockare övervakas böjningsvinkeln i realtid av en roterande encoder på böjdysaxeln. När materialet lindas runt böjdynan läser styrenheten kontinuerligt av den faktiska uppnådda vinkeln och jämför den med det programmerade målet. Om materialets återfjädringsegenskaper gör att den uppmätta vinkeln avviker från det förväntade värdet - vilket inträffar när materialbatchegenskaperna varierar - justerar styrenheten automatiskt överböjningsmängden inom samma cykel. Denna slutna slingkorrigering är den enskilt viktigaste särskiljningsförmågan för CNC-böjning: den ger den korrekta slutliga vinkeln efter springback , inte bara rätt verktygsposition under bockning.

Manuell och hydraulisk bockning utan CNC-styrning sätter verktyget till ett fast läge baserat på en uppskattad överböjningsvinkel beräknad från materialegenskaper. När det faktiska materialets sträckgräns skiljer sig från uppskattningen - som det alltid gör i viss mån mellan materialsatser - skiljer sig den slutliga böjningsvinkeln från målet. Operatören måste mäta delen, justera inställningen, böja om ett provstycke och iterera tills vinkeln är korrekt. På en CNC-maskin sker denna iteration automatiskt inom styrenhetens algoritm för återfjädringskompensation.

Fleraxlig simultankontroll

En CNC-bockningsmaskin styr flera axlar samtidigt och sekventiellt i en koordinerad rörelsesekvens. För en komplex rörkomponent med tre böjar i olika plan — såsom ett bilavgasrör eller en hydraulledning med flera förskjutna böjar — styr maskinen:

• Matningsaxel (Y) — den linjära frammatningen av röret genom maskinen för att positionera varje efterföljande bockningsplats
• Rotationsaxel (B) — Rotationen av röret runt sin egen axel för att orientera varje efterföljande böj i rätt plan
• Böjaxel (C) — vridningen av böjarmen runt böjdynan för att uppnå önskad vinkel
• Tryckdyskraft — fastspänningskraften på röret under böjning, justerad för varje böjningsplats baserat på material och väggtjocklek
• Dornposition och indragning — i dornböjningsuppsättningar, den exakta tidpunkten för dornens indragning i förhållande till böjningsvinkeln för att förhindra rynkor och kontrollera vägguttunning

Ingen manuell bockningsmetod styr alla dessa parametrar samtidigt. Att tillverka en rörkomponent med tre böjningar manuellt kräver att operatören mäter och markerar varje böjningsplats, manuellt roterar röret till rätt plan, uppskattar rätt överböjningsvinkel för varje böj och kontrollerar varje böj med en mätare innan du fortsätter till nästa - en process som tar minuter per del jämfört med 10 till 30 sekunder per böjcykel uppnås på en programmerad CNC-maskin.

Digitala delprogram och snabb omställning

Varje detaljgeometri i en CNC-böjningsoperation lagras som ett digitalt detaljprogram - en fil som innehåller alla axelpositioner, matningslängder, rotationsvinklar och processparametrar som krävs för att producera den delen. Att byta från en del till en annan kräver bara inläsning av en annan programfil och, om verktygsändringar behövs, omkonfigurering av verktyget. För familjer med liknande delar som delar samma verktyg kan bytet gå så snabbt som 2 till 5 minuter . Manuella och hydrauliska bockningsoperationer utan CNC kräver fullständig ominstallation för varje ny del, inklusive att göra och kontrollera testböjar, vilket kan ta 30 minuter till flera timmar beroende på komplexitet.

CNC-böjning kontra manuell handböjning

Manuell handbockning använder en handmanövrerad tubbockare - antingen en enkel ram-typ bockare, en roterande draghandbockare eller en sammansatt spakbockare - som drivs helt av teknikerns fysiska ansträngning och omdöme. Det är baslinjemetoden mot vilken alla andra böjningsmetoder representerar förbättringar i någon dimension.

När manuell bockning används

Manuell böjning är fortfarande lämplig för:

• Endelad prototyparbete där ingen produktionsvolym motiverar maskininställning
• Platsarbete och fältunderhåll där en bärbar handböjare är det enda tillgängliga verktyget
• Mjukt, tunnväggigt rör i material som koppar eller aluminium där böjkraften ligger inom mänsklig förmåga
• Enkla enkelböjda delar med generös vinkeltolerans (plus eller minus 2 till 5 grader acceptabelt)

Där CNC-böjning överträffar manuella metoder

För varje produktionsscenario som kräver mer än en identisk del, ger CNC-böjning mätbart överlägsna resultat på varje relevant mätvärde:

Skillnaden i skrotmängden är enbart ekonomiskt betydande i alla produktionssammanhang. Vid en skrothastighet på 10 % vid manuell bockning jämfört med 0,5 % på CNC, kräver en produktionsserie på 1 000 delar att cirka 100 ytterligare obearbetade rörlängder köps, böjs och inspekteras – med 99 av dessa extra längder skrotade – vilket tillför material, arbetskraft och kasseringskostnader som helt undviks med CNC-produktion.

CNC-böjning vs. hydraulisk pressböjning

Hydraulisk pressböjning - även kallad ramböjning eller trepunktsböjning - använder en hydraulisk kolv för att trycka ett rör, rör eller profil mot två fasta stöd, vilket tvingar materialet att deformeras i en grund båge centrerad på kolvens kontaktpunkt. Det är en mycket använd metod för konstruktionsstålprofiler, rör med stor diameter och applikationer där en exakt böjning med snäv radie inte krävs.

De mekaniska begränsningarna av pressböjning

Pressböjning har inneboende geometriska begränsningar som CNC inte kan övervinna i ett pressböjningssammanhang, och som CNC roterande dragböjning helt undviker:

• Ingen kontroll över böjradien: Böjradien vid pressböjning bestäms av avståndet mellan de två stödpunkterna och djupet på kolvslaget. Det kan inte specificeras exakt och varierar med materialåterställning på ett sätt som är svårt att förutsäga eller kompensera för utan omfattande trial-and-error-inställning.
• Oval tvärsnittsdeformation: Pressböjning applicerar kraft på ett lokaliserat område av rörets tvärsnitt, vilket gör att det cirkulära tvärsnittet deformeras till en oval. För runda rörkomponenter där tvärsnittsgeometrin är funktionellt viktig – vätskeflödestillämpningar, strukturella delar med definierat tröghetsmoment – ​​är denna ovalitet en betydande kvalitetsdefekt. CNC roterande dragböjning med en dorn begränsar ovalitet till mindre än 3 % av ytterdiametern i kvalitetsproduktion.
• Vinkelupprepningsbarhet begränsad av återfjädring: Hydraulisk pressböjning utan CNC-vinkelåterkoppling är föremål för samma återfjädringsvariabilitet som manuell bockning. Kolven är inställd på ett fast djup baserat på en uppskattad återfjädringsmängd, och om materialets sträckgräns varierar, varierar den resulterande vinkeln. Kantpressar och rörbockar med CNC-vinkelövervakning är tillgängliga, men de representerar CNC-böjning som tillämpas på en pressbockningsprocess - inte en distinkt alternativ metod.

Där pressböjning förblir lämplig

Pressböjning behåller en roll i applikationer där dess begränsningar är acceptabla:

• Böjning med stor radie av konstruktionsstålsektioner (I-balkar, kanaler, vinklar) där böjningsradien är många gånger sektionsdjupet och tvärsnittets ovalitet är inget problem
• Rätning av förvrängda konstruktionsdelar på bygg- eller reparationsplatser
• Rörböjning med mycket stor diameter (över 300 mm) där roterande dragverktyg är oöverkomligt dyrt
• Produktion av arkitektoniska kurvor med lång radie där exakt vinkelkontroll är sekundärt för att uppnå en jämn, konsekvent krökning

För precisionsrör- och rörkomponenter inom fordons-, flyg-, HVAC- och hydrauliska applikationer, CNC roterande dragböjning ersätter pressböjning helt eftersom dessa industriers kvalitetskrav inte kan uppfyllas med pressböjningsmetoder.

CNC-böjning vs. rullböjning

Rullböjning - även kallad pyramidrullning eller trevalsböjning - passerar ett rör, rör eller profil genom en uppsättning av tre rullar arrangerade i en triangulär konfiguration. När materialet passerar mellan rullarna böjs det gradvis till en kurva. Justering av mittvalsens position ändrar krökningen. Rullböjning är den primära metoden för att producera böjda sektioner med en stor krökningsradie - arkitektoniska pelare, böjda ledstänger, ringramar och spiraltrappor.

Grundläggande skillnader i geometri och tillämpning

Rullböjning och CNC-roterande dragböjning är inte konkurrerande metoder för samma geometri - de tar upp fundamentalt olika formkrav:

• Rullböjning ger kontinuerliga kurvor: Utgången av valsböjning är en sektion med en enhetlig eller gradvis varierande krökningsradie längs hela dess längd. Den kan inte producera en lokal böjning vid en specifik punkt i ett rör - hela längden mellan stödrullarna är krökt.
• CNC roterande dragböjning producerar lokala böjar: Böjningszonen vid roterande dragböjning är hårt definierad av böjformsgeometrin - vanligtvis spänner över 5 till 15 gånger rördiametern i böjbågslängd. Resten av röret förblir rakt. Detta är vad fordonsavgassystem, hydraulledningar och strukturella rörkonstruktioner kräver.
• Minsta rullböjningsradie är mycket större: Rullböjning kan inte ge de böjningar med snäva radie som kan uppnås med CNC-dornroterande dragböjning. Den minsta praktiska böjradien vid valsböjning är typiskt 8 till 15 gånger rörets ytterdiameter , jämfört med 1 till 2 gånger ytterdiametern för CNC-dornböjning i lämpliga material.

CNC-kontroll tillämpas på rullböjning

Moderna CNC-styrda bockningsmaskiner med tre valsar tillämpar datorstyrning på valspositionen och matningshastigheten, vilket möjliggör produktion av komplexa krökta geometrier – inklusive koniska sektioner, spiraler och kurvor med variabel radie – med repeterbarhet som konventionella manuellt justerade valsbockare inte kan uppnå. Detta är emellertid CNC-styrning som tillämpas på valsbockningsprocessen, och geometrin som CNC-valsböjning kan producera förblir fundamentalt annorlunda än de lokaliserade böjar med snäva radier som produceras av CNC-roterande dragböjare. De två teknologierna är komplementära snarare än utbytbara.

CNC-böjning vs. induktionsböjning

Induktionsböjning värmer ett smalt band av rör eller rör till en temperatur vid vilken materialet ger efter plastiskt, och applicerar sedan ett böjmoment för att deformera den uppvärmda zonen när röret matas genom induktionsspolen. Den uppvärmda zonen svalnar snabbt en gång förbi spolen och låser kröken i materialet. Induktionsböjning är den dominerande metoden för att böja rör med stor diameter och tunga väggar i olja och gas, kraftgenerering och strukturella tillämpningar.

Kapacitetsskillnader

Skillnaderna mellan CNC roterande dragböjning och induktionsböjning är främst av skala och materialkapacitet:

• Diameterintervall: Induktionsböjning används för rördiametrar från ca 50 mm till över 1 000 mm — den stora änden av detta område är helt bortom kapaciteten hos någon roterande dragbockningsmaskin. CNC roterande dragböjningshandtag diametrar från 6 mm till cirka 200 mm i standardproduktionskonfigurationer.
• Väggtjocklek: Induktionsböjning kan hantera väggtjocklekar på 6 mm till över 50 mm i kolstål och legerat stålrör — tjocklekar som skulle kräva opraktiskt stora krafter och verktyg för roterande dragböjning. CNC roterande dragböjning handtag väggtjocklekar från 0,5 mm till cirka 12 mm beroende på material och diameter.
• Materialuppvärmning och metallurgiska effekter: Induktionsböjning värmer materialet till 850 till 1 050 grader C för kolstål — temperaturer vid vilka materialets mikrostruktur påverkas. Värmebehandling efter böjning (normalisering eller härdning och härdning) krävs ofta för att återställa mekaniska egenskaper. CNC roterande dragböjning är en kallformningsprocess (eller nästan kall för upphettade legeringar) som inte förändrar materialets mikrostruktur i de flesta applikationer.
• Böjradieområde: Induktionsböjning ger böjar med stor radie - vanligtvis 3 till 10 gånger rördiametern eller mer . CNC-dornböjning ger böjar med snäva radie ner till 1 gånger ytterdiametern i lämpliga material och väggtjocklekar.

För applikationer där induktionsböjning används - rörledningssystem, tryckkärlmunstycken, stora strukturella ramar - är CNC-roterande dragböjning inte ett alternativ; den har helt enkelt inte den fysiska förmågan att bearbeta rörstorlekarna som är involverade. Omvänt, för de rör- och rörkomponenter som används inom bil-, flyg-, medicin- och HVAC-industrin, gör induktionsböjningens stora minimiradie och höga kapitalkostnad det helt olämpligt.

CNC-böjning kontra konventionell roterande dragböjning utan CNC

Roterande dragböjning - processen att klämma fast ett rör till en roterande böjdyna och dra det runt formen medan en tryckdyna och valfri dorn styr rörgeometrin - är samma grundläggande process som används vid CNC-böjning. Den kritiska skillnaden ligger i det kontrollsystem som styr processen.

Konventionell (icke-CNC) roterande dragböjning

Konventionella roterande dragböjare använder mekaniska stopp, graderade skalor och operatörsinställningar för att positionera varje axel. Operatören läser av en vinkelskala på böjarmen, ser materialet närma sig målvinkeln och stoppar böjningen vid den visuellt bedömda korrekta positionen. Inställning för en ny del innebär att göra provböjar, mäta faktiska vinklar och dimensioner mot ritningen, justera stopp och skalor, och upprepa tills en tillfredsställande provbit produceras. Denna process kräver vanligtvis 3 till 8 testböjar per artikelnummer innan produktionen kan påbörjas, konsumerar råmaterial och tid.

Hur CNC-styrning transformerar samma process

Att tillämpa CNC-kontroll på roterande dragböjning förvandlar varje aspekt av operationen:

• Inställning från digital data: Delprogrammet genereras från rörets geometriska data – böjvinklar, rotationsvinklar, matningslängder – som matas in direkt från teknikritningen eller importeras från en CAD-fil. Installationen kräver inga testböjar för delar som har körts tidigare, och vanligtvis 1 till 2 provböjar för nya delar, mot 3 till 8 för konventionell installation.
• Återfjädringskompensation tillämpas automatiskt: Regulatorn lagrar återfjädringskompensationsdata för varje material- och diameterkombination från tidigare produktionskörningar, och applicerar automatiskt rätt överböjning för att uppnå målslutvinkeln utan operatörsuppskattning.
• Produktionsövervakning och statistisk processkontroll: Moderna CNC-bockningsmaskiner loggar varje parameter för varje böjcykel – faktisk uppnådd vinkel, matningslängd, rotation, cykeltid, kraftdata – skapar en produktionsdatabas som möjliggör statistisk processkontroll (SPC)-analys och ger spårbarhet för kvalitetskritiska delar i flyg- och medicinska tillämpningar.
• Kollisionssimulering före produktion: CNC-bockningsprogramvara inkluderar virtuell simulering av hela bockningssekvensen, detekterar potentiella kollisioner mellan röret, verktyget och maskinstrukturen innan något material laddas. Detta är avgörande för komplexa flerböjningsdelar i begränsade geometrier, där en kollision som detekteras i simulering räddar en skadad maskin och ett skrotat arbetsstycke.

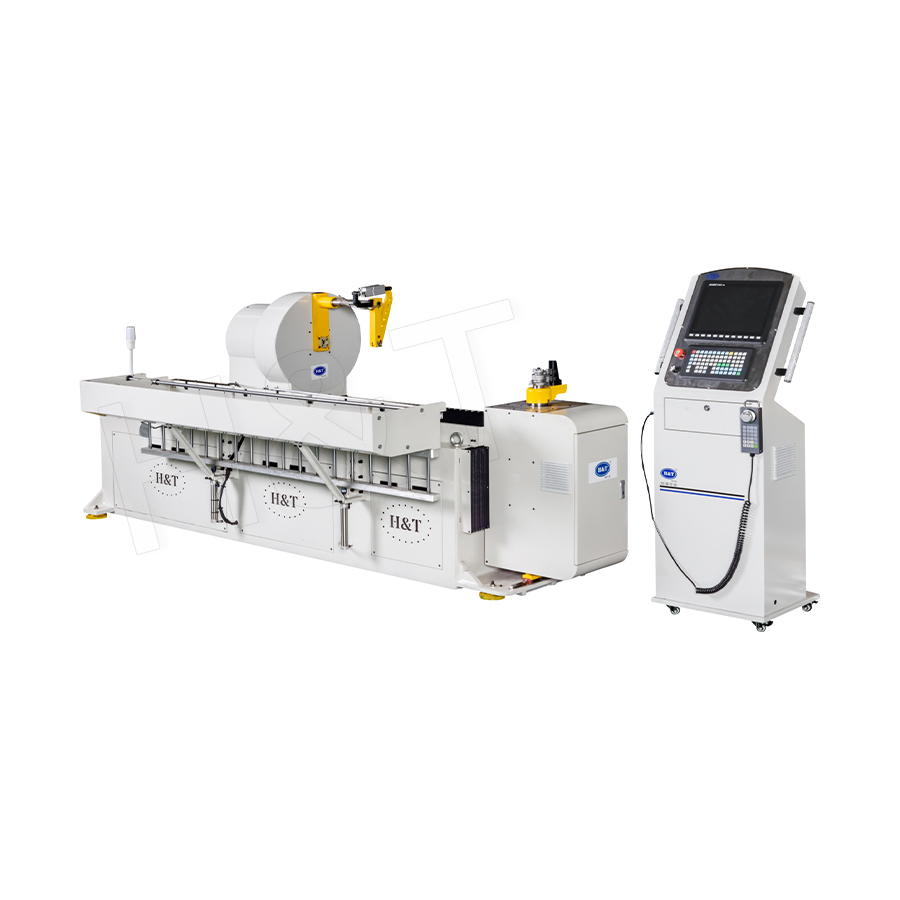

Den CNC-böjning maskiner i rör- och profilformningsserien integrerar alla dessa funktioner – vinkelkontroll med sluten slinga, simultan rörelse med flera axlar, återfjädringskompensation och loggning av produktionsdata – i en produktionsplattform som är lämplig för fordonsindustrin, HVAC, möbler, medicinsk utrustning och applikationer för tillverkning av strukturella rör.

Springback: Den centrala utmaningen som CNC-böjning löser bättre än något alternativ

Återfjädring - den elastiska återhämtningen av en böjd del efter att bockningsverktyget har tagits bort - är den grundläggande utmaningen i alla metallböjningsprocesser. Varje bockningsmetod måste ta itu med det, men kvaliteten och konsistensen med vilken återfjädring kompenseras är en viktig skillnad mellan CNC- och icke-CNC-metoder.

Den Physics of Springback

När ett metallrör böjs sträcks tvärsnittets yttre fibrer (dragspänning) och de inre fibrerna komprimeras. Materialet deformeras plastiskt i de zoner som överstiger sträckgränsen, men elastisk töjningsenergi lagras i hela den böjda zonen - inklusive i de plastiskt deformerade områdena. När böjbelastningen avlägsnas, gör denna elastiska energi att materialet delvis återhämtar sig mot sin ursprungliga raka konfiguration: böjvinkeln minskar. Mängden återfjädring beror på:

• Materialets sträckgräns — Material med högre sträckgräns fjädrar tillbaka mer eftersom en större del av deformationen är elastisk
• Elastisk modul (Youngs modul) — för en given flyttöjning ger en högre elasticitetsmodul mer återfjädring
• Böjradie i förhållande till rördiameter — snävare radier (mindre förhållande mellan böjradie och diameter) ger mindre återfjädring eftersom en större del av tvärsnittet deformeras plastiskt
• Väggtjocklek — tunnare väggar har mindre elastisk fjäder i förhållande till plastzonens djup och fjädrar tillbaka proportionellt mindre

Återfjädrande variation mellan materialpartier

Även vid inköp av material från samma leverantör till samma specifikation är flytgränsvariation mellan produktionspartier oundviklig. Typiska brukscertifikat för konstruktionsstålrör anger sträckgräns till ett område — till exempel har S275-stål ett specificerat minimiutbyte på 275 MPa men kan faktiskt ha en sträckgräns var som helst från 275 MPa till 420 MPa beroende på den specifika värmen och rullningsparametrarna. Denna variation ger motsvarande variation i återfjädring - en sats i den övre delen av avkastningsintervallet kan springa tillbaka 2 till 3 grader mer än en sats i den nedre änden för samma nominella böjvinkel, en skillnad som är omedelbart synlig och ofta dimensionellt oacceptabel.

Vid manuell och konventionell hydraulisk bockning kräver denna batch-till-batch-variation att operatören producerar testböjar varje gång en ny materialsats laddas och justerar överböjningsinställningen manuellt. Vid CNC-böjning med vinkelåterkoppling med sluten slinga detekterar systemet automatiskt den faktiska återfjädringen av varje enskild böj baserat på den uppmätta vinkeln vid fullt verktygsingrepp och justerar överböjningen dynamiskt – vilket kompenserar för batch-till-batch-variation inom produktionen utan några manuella ingrepp.

Springback i höghållfasta och avancerade material

Den challenge of springback is most severe in high-strength materials — advanced high-strength steel (AHSS) grades, titanium alloys, and precipitation-hardened stainless steels — where yield strengths of 600 MPa till över 1 500 MPa producera återfjädringsvinklar som kan kräva överböjning av 10 till 25 grader eller mer för att uppnå en 90-graders slutböj. Att hantera detta i manuell eller konventionell bockning kräver omfattande empirisk utveckling av överböjningsbord och rigorös inspektion av inkommande material. CNC-böjning med vinkelåterkoppling hanterar den på ett tillförlitligt sätt genom styrsystemet, vilket gör CNC-böjning till den möjliggörande tekniken för precisionsböjning av avancerade höghållfasta material i fordonskarosskonstruktioner och flygkomponenter.

Multi-stack-verktyg och höger-vänster bockning: funktioner som är unika för avancerade CNC-maskiner

Utöver de grundläggande fördelarna med kontrollprecision och repeterbarhet erbjuder avancerade CNC-bockningsmaskiner verktygskonfigurationsalternativ som antingen är omöjliga eller mycket opraktiska med icke-CNC-metoder.

Multi-stack verktyg

Vissa rörkomponenter kräver böjar med olika radier på samma del - till exempel ett bilavgassystem som kräver en krökning med snäv radie i en begränsad underredessektion och ett svep med större radie i en exponerad sektion. Multi-stack CNC bockare bär två till fem kompletta uppsättningar böjdynor samtidigt på ett gemensamt böjhuvud. CNC-programmet anger vilken formstapel som ska kopplas in för varje krök i sekvensen, och maskinen roterar automatiskt till rätt form mellan krökarna. Hela den komplexa delen produceras i en enda maskincykel utan att delarna återmonteras. Denna förmåga har ingen manuell eller konventionell bockningsekvivalent - att producera samma del på andra sätt skulle kräva flera separata bockningsoperationer på olika maskiner med manuell ompositionering mellan bockarna, vilket multiplicerar risken för kumulativa dimensionsfel.

Höger-vänster böjning

Konventionella roterande dragböjare böjer sig endast i en riktning - vanligtvis åt höger (medurs sett från materialmatningsriktningen). Komponenter med både höger- och vänsterböjningar - såsom S-böjningar eller delar som vänder riktning i tredimensionellt utrymme - skulle normalt kräva att delen tas bort, vänds ände för ände och böjs om på en andra installation. Höger-vänster CNC-bockningsmaskiner bär både höger- och vänsterböjningshuvudkonfigurationer och växlar mellan dem under programkontroll. Resultatet är att komplexa tredimensionella rörgeometrier som kräver motsatta böjar kan fullbordas i en enda oavbruten maskincykel , eliminerar omfixeringsfelet och hanterar risken för skador i en process med två installationer.

Helelektrisk CNC-böjning

Samtida CNC-bockningsmaskiner använder i allt högre grad helelektriska servodrivsystem snarare än hydraulisk kraft för alla axlar. Helelektriska CNC-bockmaskiner erbjuder flera fördelar jämfört med hydrauliska CNC-maskiner:

• Högre positioneringsnoggrannhet: Servomotor och kulskruvsdrivsystem uppnår positioneringsrepeterbarhet plus eller minus 0,01 mm eller bättre , jämfört med plus or minus 0.05 to 0.1 mm for hydraulic systems with proportional valve control
• Snabbare cykeltider: Elektriska servoaxlar accelererar och bromsar snabbare än hydrauliska ställdon, vilket minskar positioneringstiden mellan böjningar med 20 till 40 % i applikationer med flera böjcykler ( Källa: International Journal of Advanced Manufacturing Technology, Guo et al., 2020 )
• Lägre energiförbrukning: Servodrivenheter förbrukar energi endast när de rör sig (regenerativt bromsar för att återvinna energi under retardation), medan hydraulsystem bibehåller fullt pumptryck kontinuerligt. Energibesparingar av 30 till 60 % per maskin har rapporterats i produktionsjämförelser ( Källa: Journal of Cleaner Production, Joshi et al., 2019 )
• Eliminering av hydraulolja: Helelektriska maskiner eliminerar brandrisken, kasseringskostnaderna och underhållskraven för hydrauliska oljesystem, vilket är betydande i rena tillverkningsmiljöer som medicinsk utrustning och livsmedelsutrustning rörtillverkning

Industriapplikationer där CNC-böjning är den enda genomförbara metoden

I flera branscher är kvalitets-, repeterbarhets- och spårbarhetskraven för rör- och rörkomponenter sådana att CNC-böjning inte bara är en föredragen metod utan den enda metoden som kan uppfylla specifikationerna.

Biltillverkning

Modern biltillverkning arbetar på just-in-time leveransscheman med nästan noll reservdelslager. Varje avgasrör, bränsleledning, bromsrör, luftkonditioneringsrör och strukturell rörkomponent måste matcha monteringsfixturen exakt - dimensionsvariationer som kräver manuell justering vid monteringsstället stör produktionslinjen och är ekonomiskt oacceptabel. Specifikationer för böjning av fordonsrör kräver vanligtvis vinkeltoleranser för plus eller minus 0,3 till 0,5 grader och linjära toleranser för plus eller minus 0,5 mm på färdiga delar, toleranser som kan uppnås i produktionen endast med CNC roterande dragböjning. Bilindustrin är den största enskilda användaren av CNC-rörbockningsteknik och står för ungefär 45 % av CNC-bockmaskininstallationerna globalt ( Källa: Mordor Intelligence, CNC Bending Machine Market Report, 2022 ).

Flyg och försvar

Hydraulsystemslangar i flygplan måste uppfylla AS9100 kvalitetsledningskrav och har vanligtvis materialspårbarhetskrav som kopplar varje produktionspost till det specifika materialvärme- och maskinprogram som används. Den fullständiga produktionsdataloggningsförmågan hos moderna CNC-bockningsmaskiner – registrerar faktisk böjvinkel, faktisk rotation, cykeltid och operatörs-ID för varje böj på varje del – ger denna spårbarhet utan manuell dokumentation. Specifikationer för flyghydraulikrör kräver vanligtvis vinkeltoleranser för plus minus 0,2 grader och avstånd från nominella kontroller vid montering som endast kan uppnås med CNC-produktion.

Medicinsk utrustning

Slangkomponenter i medicinsk utrustning – ramar för bildbehandlingsutrustning, strukturer för kirurgiska bord, patienthanteringsutrustning – måste tillverkas av verifierade rena material, böjda utan smörjmedel som kan förorena medicinska miljöer och dimensionellt verifieras mot snäva specifikationer. Helelektriska CNC-bockningsmaskiner som arbetar utan hydraulolja är den lämpliga produktionstekniken för den här miljön, och den fullständiga programspårbarheten för CNC-produktion stöder konstruktionshistorikfildokumentationen som krävs av FDA 21 CFR Part 820 och ISO 13485.

VVS och kyla

Kopparrörsböjning för HVAC-förångare och kondensorslingor kräver de konsekventa böjningar med snäva radie som endast CNC-dornböjning kan producera i tunnväggiga kopparrör utan ovalitetsdefekter som skulle begränsa köldmedieflödet. Höghastighetsböjare av CNC-kopparrör för produktion av HVAC-spolar uppnår cykelhastigheter på upp till 600 böjar per timme på automatiserade flerhuvudsmaskiner — produktionshastigheter som manuell eller konventionell bockning inte kan närma sig.

Att välja mellan CNC-böjning och alternativa metoder: ett beslutsramverk

Att välja lämplig bockningsmetod för en given applikation kräver att flera faktorer utvärderas samtidigt. Tabellen nedan ger en strukturerad beslutsram baserad på de viktigaste urvalskriterierna.
